技術參數
介質溫度：-20℃~+150℃
環境溫度：-20℃~+60℃
公稱壓力：1.6MPa
控製氣體：中性氣體，空氣
氣源壓力：0.3~0.8MPa
閥體材質：CF8 CF8M
閥座材質：PTFE
閥杆材質：304
密封圈材質：NBR
適用介質：水、蒸汽、油、中性氣體
介質溫度：-20℃~+150℃
環境溫度：-20℃~+60℃
公稱壓力：1.6MPa
控製氣體：中性氣體，空氣
氣源壓力：0.3~0.8MPa
閥體材質：CF8 CF8M
閥座材質：PTFE
閥杆材質：304
密封圈材質：NBR
適用介質：水、蒸汽、油、中性氣體
TECHNICAL PARAMETERS
Medium temperature:-20°C~+150°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Body material:CF8 CF8M
seat material:PTFE
Stem material:304
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas
Medium temperature:-20°C~+150°C
Ambient temperatur:-20°C~+60°C
Nominal pressure:1.6 MPa
Control gas, gas, air
Air pressure:0.3~0.8 MPa
Body material:CF8 CF8M
seat material:PTFE
Stem material:304
Sealing ring material:NBR
Applicable medium: water vapor oil neutral gas

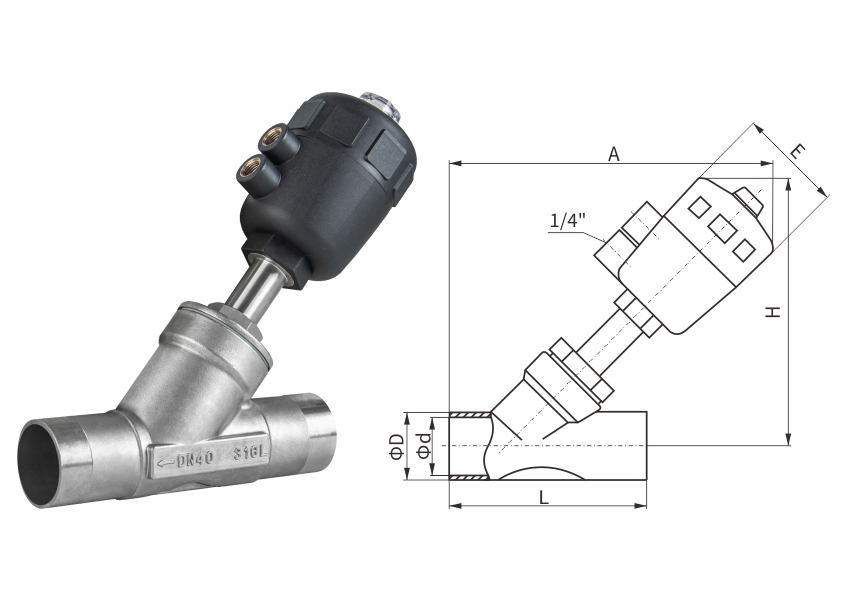

主要連接尺寸 Main connection size
| DN | L | d | D | A | H | E |
執行器 Actuator |
|---|---|---|---|---|---|---|---|
| 15 | 133 | 15 | 19 | 190 | 150 | 65 | Φ50 |
| 20 | 132 | 20 | 25 | 190 | 160 | 65 | Φ50 |
| 25 | 142 | 25 | 32 | 200 | 175 | 80 | Φ50/Φ63 |
| 32 | 150 | 32 | 38 | 220 | 205 | 80 | Φ63 |
| 40 | 181 | 39 | 47 | 240 | 210 | 80 | Φ63/Φ80 |
| 50 | 195 | 48 | 54 | 260 | 215 | 100 | Φ63/Φ80 |
| 63 | 198 | 58 | 65 | 265 | 220 | 100 | Φ80 |
| 65 | 228 | 68 | 76 | 300 | 248 | 100 | Φ80/Φ100 |
| 80 | 251 | 82 | 89 | 345 | 320 | 126 | Φ100 |
| 100 | 280 | 98 | 108 | 425 | 360 | 156 | Φ125 |
